SM-T0258 هوائي RFID

ميزات المنتج

الأداء الكهربائي: الهوائي متعدد الاستخدامات المناسب لتطبيقات RFID في نطاق UHF يتميز بخصائص الكسب العالي، ونسبة الموجة الدائمة المنخفضة، وما إلى ذلك. يتمتع بمزايا مزدوجة تتمثل في مسافة القراءة البعيدة للهوائي المستقطب خطيًا وعدم اتجاهية الهوائي المستقطب دائريًا.

الخصائص الميكانيكية: مظهر جميل ومدمج، تصميم مقاوم للماء بحلقة مانعة للتسرب من السيليكون، هيكل معزز، مناسب لمختلف البيئات القاسية.

التطبيقات

يمكن استخدام SM-T0258 بسهولة في تطبيقات RFID مثل التحكم في الدخول، المستودعات، الخدمات اللوجستية، وتجارة التجزئة في نطاق UHF.

التركيب

يمكن تركيب SM-T0258 على هيكل فولاذي أو عمود باستخدام قوسه الخاص أو قوس من توفير المستخدم، وتوصيله بالقارئ عبر كابل محوري. يمكن تركيب الهوائي أفقيًا أو رأسيًا، حسب اتجاه تركيب القوس. بعد التركيب، يمكن ضبط زاوية ميل الهوائي حسب الحالة الفعلية.

قوس التركيب هو خيار ويمكن للعميل اختياره حسب الحاجة.

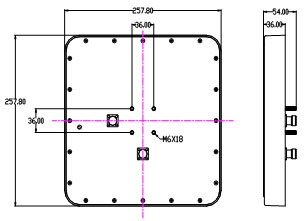

الأبعاد

خطوات التركيب

2.1 التركيب الأفقي

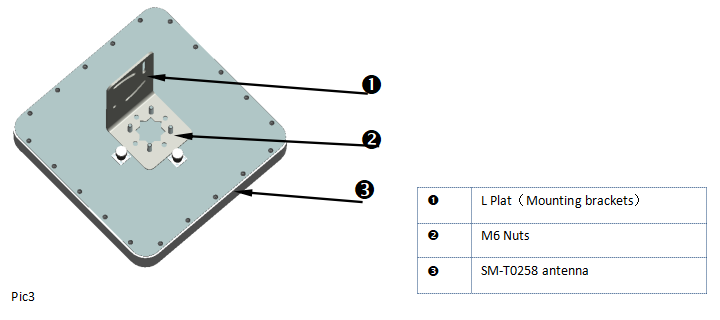

الخطوة 1: ثبت الصفيحة L على الهوائي باستخدام "صامولة M6، وحلقة مسطحة، وحلقة زنبركية"، كما هو موضح في الصورة 3.

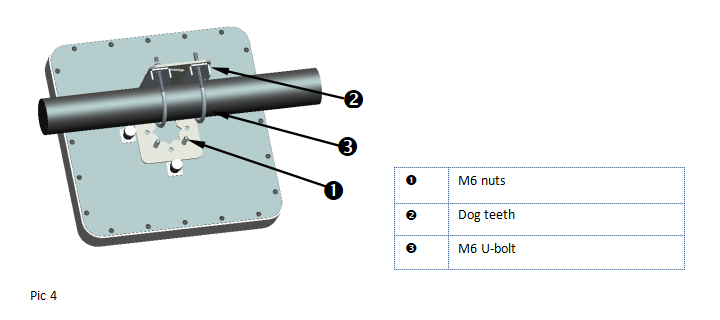

الخطوة 2: استخدم "مسمار U M6، وصامولة، وحلقة مسطحة" و"أسنان كلب" لتثبيت الهوائي على الهيكل الفولاذي الأفقي أو الرأسي أو العمود، انظر الصورة 4.

2.2 التركيب الرأسي

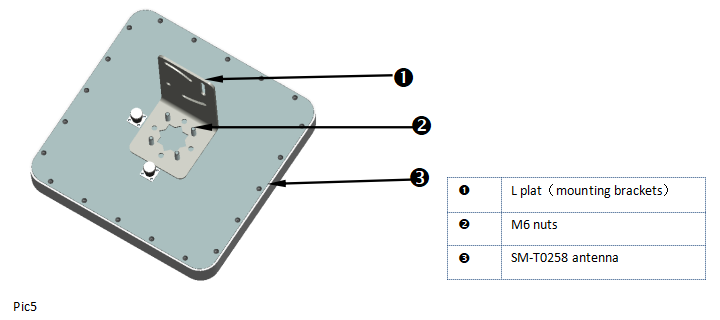

الخطوة 1: ثبت الصفيحة L على الهوائي باستخدام "صامولة M6، وحلقة مسطحة، وحلقة زنبركية"، انظر الصورة 5.

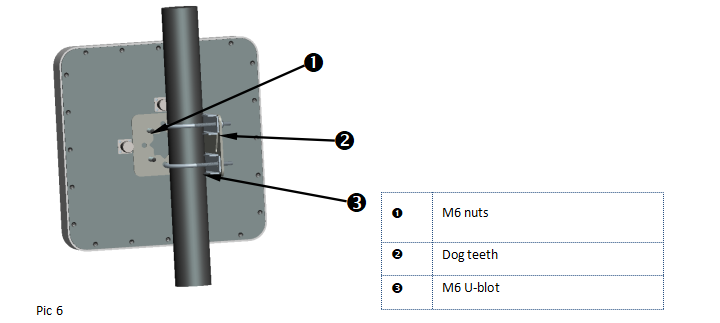

الخطوة 2: استخدم "مسمار U M6، وصامولة، وحلقة مسطحة" و"أسنان كلب" لتثبيت الهوائي على الهيكل الفولاذي الأفقي أو الرأسي أو العمود، انظر الصورة 6.

نمط الهوائي

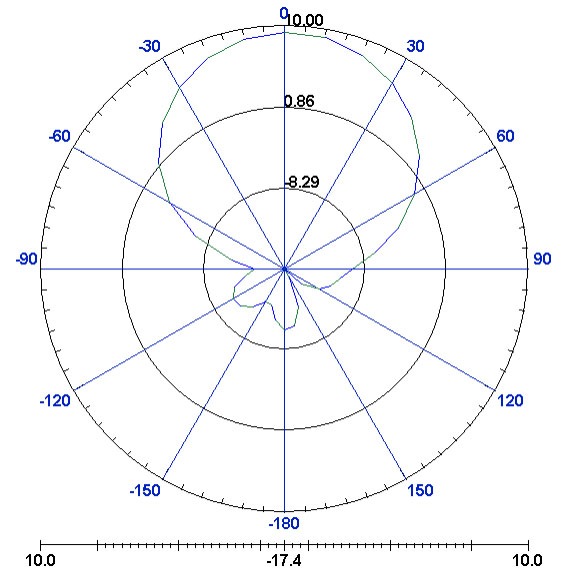

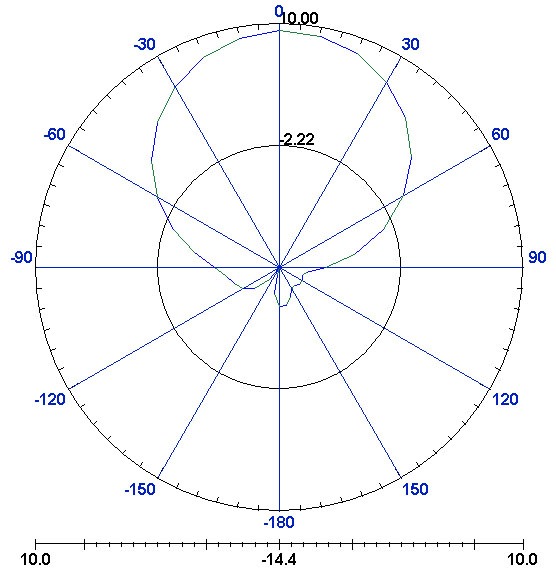

الصورة 7 نمط الهوائي 1 (الجانب E)

الصورة 8 نمط الهوائي 2 (الجانب H)

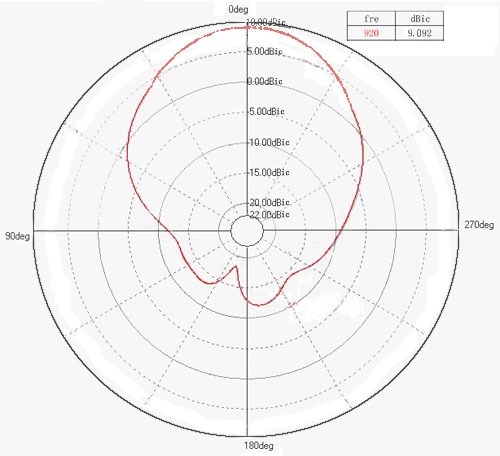

الصورة 9 نمط الهوائي 3 (نمط ثنائي الأبعاد، كسب أكبر من 9 ديسيبل)

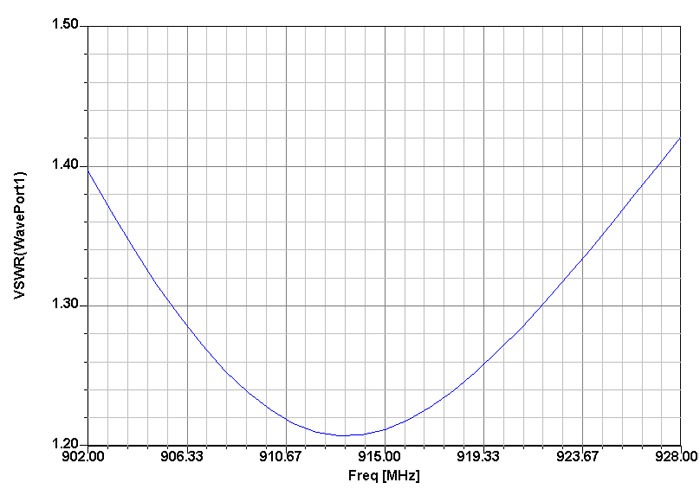

الصورة 10 نسبة الموجة الدائمة للهوائي

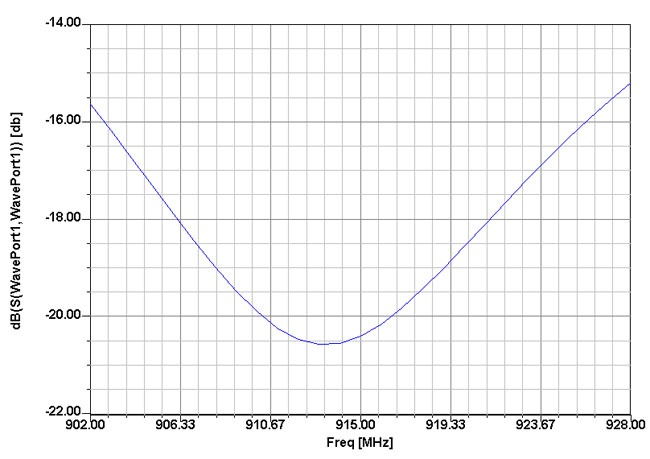

الصورة 11 معلمة S لمنفذ إدخال الهوائي

المشاكل والاحتياطات

هوائي SM-T0258 هو هوائي اتجاهي مستقطب متقاطع الخطوط. عند استخدامه، يجب الانتباه إلى ضبط زاوية ميل الهوائي للحصول على أداء قراءة مثالي.

يمكن استخدام SM-T0258 في الهواء الطلق، ولكنه غير مناسب للاستخدام في بيئات حمضية/قلوية.
